Funkkoppelung von Rauchwächter und Rauchmelder

Innerhalb des Hauses sind derzeit Funkanlagen sinnvoll.

Hier werden die Rauchmelder mit einem Funksendemodul (links) nachgerüstet. Das Funksendemodul entspricht im Aussehen dem Relaismodul. Allerdings enthalten diese Geräte unterschiedliche Elektronikbausteine.

Moniereisen, usw., werden selten mehr als 70 m sicherer Funkweg ermittelt. Mittels Repeater können diese Entfernungen jedoch noch verdoppelt werden.

Funk - Repeater

Funk - Repeater dienen als Funksignalverstärker. Sie werden überall dort eingesetzt wo das Funksignal für eine saubere Übertragung von Informationen zu schwach ist.

Bei fast allen Alarmanlagen ist die Anzahl der Funksignalverstärker eingeschränkt.

Die Informationen dieses Moduls müssen über eine Funk - Kontrollzentrale oder eine Funkalarmeinheit gebündelt werden.

Funk-Alarmeinheit Die Funk-Alarmeinheit ist der kleine Bruder der nachfolgend beschriebenen Funk-Kontrollzentrale. Sie meldet eingehende Alarme von Rauch-, Temperatur-, Gas- und Wasserwächter die weiter entfernt sein können, nimmt die optisch-akustische Alarmierung vor und überwacht die Einzelanlagen auf Funktionsfähigkeit. Die Funk-Alarmeinheit kann keine technischen Alarme oder Einbrüche melden. Weiterhin zeigt diese Funkalarmeinheit die Art des Alarms an. Sie kann jedoch nicht anzeigen in welchem Raum ein Ereignis aufgetreten ist.

Die Funk- Alarmeinheit wird einfach in eine handelsübliche 230 V-Steckdose gesteckt und ist dann mit wenigen Handgriffen betriebsbereit.

Funk-Kontrollzentrale

Das nebenstehende Schema zeigt wie an die Funk-Alarmeinheit bis zu 20 Funkteilnehmer angeschlossen werden können.

Der Ausfall des Funk-Lebenssignals der Sensoren wird als Funk-Störung angezeigt. Bei Spannungsausfall bleibt die Programmierung erhalten.

Die maximale Entfernung für die Funkübertragung geben die Hersteller mit 300 m an. Aufgrund der Dämpfung von Signalwellen durch Wände, Betondecken,

Funk-Kopplung bei Meldeanlagen

Die Funk-Kontrollzentrale dient zur zentralen Überwachung, Alarmierung, Kontrolle und Steuerung.

Abhängig von verschiedenen Ereignissen ermöglichen sie die folgenden Funktionen:

• Informieren und anzeigen,
• Alarm auslösen,
• Alarm weiterleiten,
• andere Geräte schalten.

Mögliche Ereignisse sind:

• Notrufe.
• Auftretender Rauch oder überhöhte Temperaturen.
• Gasaustritt.
• Unerwartete Bewegungen in Räumen.
• Glasbruch.
• Unerlaubtes öffnen von Türen und Fenster.

Zusätzlich können durch Einsatz von Funksteuerungsmodulen technische Alarme übermittelt werden. Diese Funksteuerungsmodule eignen sich auch in Verbindung mit Schaltrelais zum schalten von Elektrogeräte.

So lassen sich beispielsweise Licht oder Radio automatisch einschalten, wenn der Bewegungsmelder Personen auf dem Grundstück entdeckt.

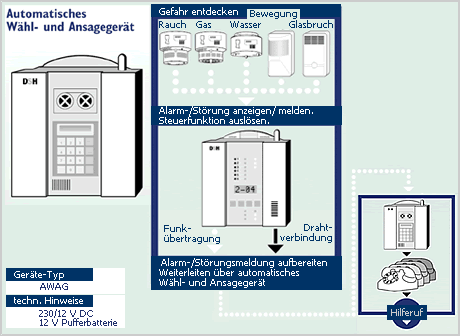

Weitergabe von Alarmmeldungen

Diese Alarmmeldungen können über AWAG (automatisches Wähl-/Ansagegerät) an bis zu vier von Ihnen gewünschte Rufnummern weitergeleitet werden. Beispielsweise kann Sie das Awag auf Ihrem Handy anrufen und Sie können von Ihrem Urlaubsort aus in den Raum hören und bei verdächtigen Geräuschen den Nachbarn oder die Polizei anrufen.

An die Funk-Kontrollzentrale können bis zu 50 Funkteil-Alarmeinheiten angeschlossen werden.
